东莞恒达五金制品厂打磨、喷砂粉尘水浴除尘治理工程

东莞恒达五金制品厂打磨、喷砂粉尘水浴除尘治理工程

时间:2016-04-28 08:37来源:居峰环保 作者:居峰环保 点击:

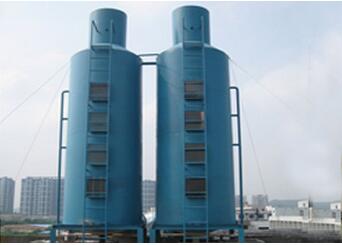

东莞石排恒达塑胶电器加工厂打磨、喷砂粉尘治理工程现场图片

一、 项目概况
恒达塑胶电器加工厂位于东莞市石排镇沙角工业区。其生产过程,打磨、喷砂工艺有一定量综合粉尘产生,对生产车间及周围环境有一定影响。现该厂有超前的环保意识,为保护环境,改善工人工作环境,确保周边环境不受影响,积极响应环保号召,参与国际竞争。受贵厂委托,我公司特拟定此设计方案,供贵厂领导及有关技术部门审评。

二、 设计依据与设计原则
1、 设计依据:
(1)、遵循《中华人民共和国环境保护法》;
(2)、遵循《大气污染物综合排放标准》;
(3)、遵循《大气污染物控制工程》;
(4)、遵循《通风与空气调节工程》;
(5)、遵循《工业管道工程施工及验收规范》;
(6)、依据现场环境及参考厂方要求;
(7)、依据以往工作经验及参考国内外同类厂家资料;
(8)、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》;
(9)、电气工程采用国家级设计规范与标准:
1)、GBJ54-83《低压配电装置及线路设计规范》
2)、GBJ50034-93《工业企业照明设计规范》
3)、GBJ50055-93《通用用电设备配电规范》
2、 设计原则:
(1)、环保设备运行时对正常生产不造成影响;
(2)、设计科学、布局合理、运行稳定、环保节能;
(3)、投资省,设备管理、维护方便,运行费用低;
(4)、不出现抽排风过大或不及,不出现漏风等现象;
(5)、保证污染物经治理后达标排放,不产生二次污染;
(6)、工艺先进,兼顾长远发展。
3、 设计范围:
(1)、厂方原有外排风管之后的所有设施设备;
(2)、整套治理系统的工艺选择及设计编写说明;
(3)、标准与非标准设备制造与设备造型;
(4)、工程设施、设备的制作、安装及调试;
(5)、全部工程电器设计及工程造价估算;

4、 设计目标
经治理后,综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。
适用ISO14000国际通用标准。
粉尘浓度≤120mg/m3



三、 废气的风量与污染物浓度
1、废气的风量
该生产车间有8台砂布轮机,7台喷砂机,根据我公司技术人员的现场勘察与以往的经验,认为设计2套治理设备对其进行治理,可达到除去打磨粉尘最佳效果,单套最大处理风量分别为: 32000m3/h和25000m3/h。

2、粉尘浓度
参照同行,综合粉尘浓度约2000mg/m3。

四、 工艺流程框图及其说明
1、 处理工艺的选定
根据环保要求及参照同行业收尘方法,为节约投资、方便操作,选定采用水浴旋流除尘。

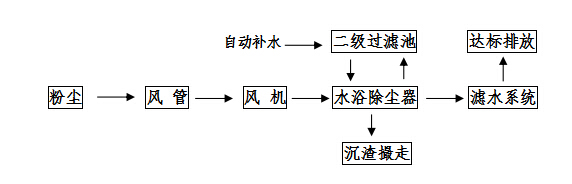

2、 工艺流程框图



3、 工艺流程图(见附图)



4、 工艺说明
水浴除尘器是使含尘气体在水中进行充分水浴作用的除尘器;
水浴除尘器结构简单,造价较低,效果显著,主要由三级滤池、进气管、排气管和喷淋系统组成;
水浴除尘工作原理:当具有一定进口速度的含尘气体经进气管后,在喷头处以较高的速度喷淋,对水层产生冲击作用后,改变气体的运动方向,而尘粒由于惯性则继续按原来方向作用,其中大部分尘粒与水粘附后便留在水中。在冲击水浴作用后,有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起,池内形成一抛物线型的水滴和泡沫区域,含尘气体在此区域作进一步净化,净化气体经滤水板从排气管排走;
为了使含尘气体能均匀受到水的洗涤,在进气管末端设置喷头,喷头为喇叭口和伞状组成;
厂方现有废气主要为金属质打磨颗粒粉尘。金属质颗粒布碎等综合粉尘通过清洗,沉於水中,部份浮于水面,需定期清捞。
水浴除尘器设有自动补水系统,而治理后废水原则上不外排,不产生二次污染。

五、 运行费用分析
本方案运行新增动力有(33.5kw)风机、3kw水泵各2台,按每度电1.0元计算,则每小时费用为:
(33.5+6)×1.0=39.5元
本设备无需专人管理,只要1电工或清洁工顺带管理即可。


六、 工程进度计划表


安 装 工 艺 设 计 工 作 日 2天
材 料 计 划 工 作 日 1天
材 料 采 购 工 作 日 3天
设 备 加 工 工 作 日 15天
设 备 安 装 工 作 日 10天
电 气 安 装 工 作 日 1天
设 备 调 试工 作 日 2天
设 施 试 运 行 工 作 日 2天

总计:36天(以上安装工作日不含下雨天,下雨天工作计划日顺延,同时有些工作日可同步进行)


七、 投资概算:免费询价热线400-630-3306
