东莞市谢岗丰慧制衣厂污水处理溶气气浮系统和臭气处理工程

东莞市谢岗丰慧制衣厂污水处理溶气气浮系统和臭气处理工程

时间:2016-04-28 08:42来源:居峰环保 作者:居峰环保 点击:


东莞市谢岗丰慧制衣厂污水处理溶气气浮系统臭气处理工程



一、项目概述

东莞丰慧制衣有限公司位于东莞市谢岗镇,是一家专业从事制衣的企业,该项目生产过程中污水处理工序的厌氧工艺会不断的产生臭气,其主要成分为硫化氢和氨气,对员工及周边环境造成污染,为减少污染物排放及员工的正常工作环境考虑。根据贵司实际情况,我司现做如下规划。

 二、设计依据

1. 《大气污染物综合排放标准》(GB16297-1996)
2. 《恶臭污染物排放标准》(GB14554-93)
3. 《工业管道工程施工及验收规范(GBJ235-82)》
4. 《低压配电装置及线路设计规范(GBJ154-83)》
5. 《通用用电设备配电规范(GBJ5005-93)》
6.  参考我司已竣工同类型废气治理经验

三、设计原则

1. 净化后的废气符合国家标准的规定,并留有余地,以适应日益严格的环保要求。
2. 采用成熟可靠的工艺,在保证排放达标的前提下尽可能减少投资和降低运行成本。
3. 非标准设备应符合国家或行业相关规范,并保证性能稳定,外表美观。


四、设计目标

7. 经处理后,电镀废气达到《恶臭污染物排放标准》(GB14554-93)



序号 污染物 排放浓度限值 污染物排放监控位置
1 臭气 2000(无量纲) 车间或生产设施排气筒(15米)


五、施工标准:

1. 《通风与空调工程施工验收规范(GBJ243-82)》
2. 《工业管道工程施工及验收规范(GBJ235-82)》
3. 《低压配电装置及线路设计规范(GBJ154-83)》
 4. 《通用用电设备配电规范(GBJ5005-93)》
5. 《机械设备安装工程施工及验收规范(TH231-78)》

六、治理工艺:

 1、根据废气的性质,本设计拟采用含碱水溶液进行接触反应,对混合废气进行中和净化分离后排空的工艺技术路线。

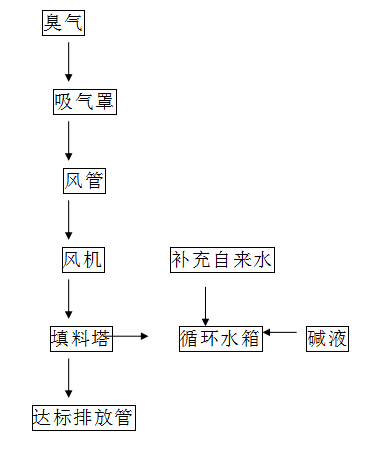

2、工艺流程



 达标排放管

3、流程说明
喷淋塔:含碱水液与废气逆向接触,进行气-水混合,质量传递,混合臭气被水吸收,塔中装填有填料以提高吸收效率,吸收废气后的水经下部出口回流于水箱中,可以循环使用,达到一定pH值,即可排出至废水站处理。
风机:克服流程阻力,造成一定的活力,使废气输送畅通。
水箱:吸收废气污染物的水溶液,与喷淋塔做成一体式。

七、风量设计

依环评要求,风量设计为5000m³/h

八、设计参数:

依据环保要求,停留时间、过滤水汽、烟囱等,我司设计合理处理治理设施:
处理风量及过滤风速(具体数据如下):

(1) 参考公式:
风量(Q)=截面积(A)*气速(V)
动力选择:风量(Q)全压(P)特性曲线表
空塔气速过滤速度设计值1.0~1.5m/s,空塔停留时间3-5s。压力损失设计:约800Pa,管道压力损失根据现场情况设计。管道风速设计为13m/s。喷淋液气比:2:1

(2) 处理系统设计:(具体设备配置如下)
1、 旋流+填料塔

序号 设备型号 设备规格 数量 处理风量 备注
1  JFXT1000 D1.0米X4米 1 5000 配水泵1.1Kw

     填料:D50花瓣球分二段布置,层厚300mm;除雾段厚1米
材质:塔体δ10mmPP板;水泵:氟塑料
本设备是在传统的填料塔基础上的改进,下部安装旋流装置,酸雾废气在风机引力作用下以高速经旋流板,带动循环池液面旋转,产生大量水雾与酸雾充分混合,达到去除90%以上酸雾的目的;经旋流处理后的废气再经上面的二层填料和喷淋后,完全可保证废气达标排放。

2、 风机:
增加净化设备的压损约800Pa,同样风量的风机功率得相应加大,因此风机选型如下:
型号:F4-72NO3.6A  功率:3Kw     转数:2900r/min
流量:5504 m³/h    全压:1195Pa

(3) 风管:
风管材质:5mm厚PP板;管径参照风机进风口尺寸
风量5000 m³/h管径:D320

九、运行费用:

本方案新增动力风机3Kw1台、水泵1.1Kw1台共4.1Kw,用药量因不明废气的原始浓度,无法计算,依调试时的实际定。操作管理可由其他岗位兼职。
