喷漆废气治理方案

时间: 2016-11-10 16:27:48  来源:  点击:

居峰环保专业喷漆废气治理方案设计


【喷漆废气治理方案概况】



该厂在生产过程喷漆工序所采用的喷涂剂主要为油漆,有一定量的废气外排,废气的主要成分是油漆粉尘(漆雾)及挥发的苯及苯系物(俗称天那水),对周围环境有一定影响。现该厂有超前的环保意识,走可持续发展之路,为维护员工利益、改善工作环境及周边环境不受影响。特委托广东居峰环保科技有限公司拟定此喷漆废气治理方案,供贵厂领导及有关环保技术部门审评。



【喷漆废气治理方案污染物及其危害性】



【喷漆废气治理方案主要污染物】



㈠ 漆雾;          ㈡ 挥发性有机废气



【喷漆废气治理方案污染物的形成及危害性】



漆雾:液态油漆在气压作用下形成的雾化粉尘颗粒物,呈粘稠状,极易吸附在所接触的人或物体上,而且还是潜在的致癌物质,对整个大气环境造成污染。



挥发性有机废气:有机溶剂,主要为三苯(苯、甲苯、二甲苯、三甲苯)是用来稀释油漆以达到物件表面光滑美观的目的,但有机溶剂极易挥发,不能长时间随油漆附着於物件表面,在喷涂及晾干过程将全部释放出来,从而形成有机废气,其特点为无色、极具刺激性,随空气的流动而扩散於大气中,能通过人体呼吸或直接作用人体,对人体的呼吸系统、血液、心肺、肝脏、黏膜、眼睛、神经等造成伤害,也会通过皮肤直接伤害人们。



【喷漆废气治理方案设计依据与原则】



【喷漆废气治理方案设计依据】



1、遵循《中华人民共和国环境保护法》;



2、遵循《大气污染物综合排放标准》;



3、遵循《大气污染物控制工程》;



4、遵循《通风与空气调节工程》;



5、遵循《工业管道工程施工及验收规范》;



6、依据现场环境及参考厂方要求;



7、依据以往工作经验及参考国内外同类厂家资料;



8、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》;



9、电气工程采用国家级设计规范与标准:



1)、GBJ54-83《低压配电装置及线路设计规范》



2)、GBJ50034-93《工业企业照明设计规范》



3)、GBJ50055-93《通用用电设备配电规范》



【喷漆废气治理方案设计原则】



1、环保设备运行时对正常生产不造成影响;



2、废气处理工程设计科学、布局合理、运行稳定、环保节能;



3、投资省,设备管理、维护方便,运行费用低;



4、不出现抽排风过大或不及,不出现漏风、漏水等现象;



5、环保工程保证污染物经治理后达标排放,不产生二次污染;



6、废气处理工艺先进,兼顾长远发展。



【喷漆废气治理方案设计范围】



1、厂方原有外排风管之后的所有废气处理设施设备;



2、整套废气处理设备的工艺选择及设计编写说明;



3、标准与非标准设备制造与设备造型;



4、环保工程设施、设备的制作、安装、调试及验收;



5、全部工程电器设计及工程造价估算;



【喷漆废气治理方案设计目标】



喷漆废气经废气处理后,污染物排放达到广东省《家具制造行业挥发性有机化合物排放标准》DB 44/814-2010第二时段排放标准;



苯外排浓度低于1mg/m3。



甲苯与二甲苯外排浓度低于20mg/m3。



总VOCs外排浓度低于 30 mg/m3



【喷漆废气治理方案处理工艺】



现阶段针对有机废气的处理方法主要有:隔离法、燃烧法、吸收法、冷凝法、等离子低温催化氧化法、吸附法。



隔离法:是通过特种过滤材料,置放於废气外排过程,经机械隔离,从而达到废气处理效果。



优点:对漆雾治理效率高,无技术要求,操作简单。



缺点:不能有效去除有机物。



燃烧法:利用加热高温的方法,将有机废气直接燃烧处理,以达到废气净化的目的。



优点:废气净化效率高,可达95%以上。



缺点:需要大量热能,如甲苯直接燃烧需8000c左右,需要消耗大量能源,也易在高温下生成NOX等造成二次污染。



吸收法:利用吸收液与废气相互接触,使废气中的有害物质溶入吸收液中,从而使废气得以净化。吸收液另行处理。



优点:废气处理环保设备投资小,运行费用低,操作简单。



缺点:处理效率低,不稳定,净化效率不高,约为50%,难於达到相关环保要求,适合低浓度有机废气,有二次污染。



冷凝法:通过冷凝降温,当温度低于有害物质的凝结点时,气态的有害物质转化为液态,从空气中分离出来,从而净化。



优点:废气处理设备运行稳定,净化效率高。



缺点:投资较大,对环境及操作人员要求较高,且能耗过大,运行费用高。



等离子低温催化氧化法:等离子体是物质存在的除固态、液态、气态之外的第四种状态,具有宏观度内的电中性与高导电性。等离子体中含有大量的活性电子、离子、激发态粒子和光子等。这些活性粒子和气体分子碰掸的结果,产生大量的强氧化性自由基O·、OH·、HO2 和氧化性很强的O3;有机物分子受到高能电子碰撞,被激发及原子健断裂而形成小碎片基团或原子;O·、OH·、HO2、O3等与激发原子、有机物分子、基团、自由基等反应,终使有机物分子氧化降解为CO、CO2和HO2。



优点:广泛适用性,适合于处理低浓度(〈1~1000ppm〉)、剧毒剧臭的有害气体,弥补了其他技术无法处理的空白。以及操作简单。



缺点:单独的低温等离子体技术在处理有害气体时还是有其欠缺的地方,如不能完全彻底地把有害气体转化为无害气体,副产物较多;且在氧等离子体下产生大量的臭氧;能耗较高;脱除效率较低等。



吸附法:利用多孔性的活性炭、硅澡土、无烟煤等分子级的大表面剩余能,将有机气体分子吸附到其表面,从而净化。



优点:活性炭吸附塔处理效率高(活性炭吸附可达99%以上),适用广泛,操作简单,投资费用低。



缺点:系统风压损失大,使得能耗较高,吸附剂的饱和点难掌握,吸附剂容量有限,运行费用较高。


【喷漆废气治理方案处理工艺的选定】



综上所述,各种有机废气处理方法均有优缺点,一个优秀的喷漆废气处理工艺必需是集众所长,避其所短,必需高效、实用、低能耗、易操作。



实践证明,单独采用任何一种喷漆废气处理方法都不能达到高效废气处理目标,因此喷漆废气治理方案选用组合式二级除尘,从而达到佳、高效喷漆废气处理效果。



经我技术人员的现场勘察,该厂喷漆车间现有2台5米长的水帘柜,6支喷枪单独喷漆由6台风机抽出,根据喷漆废气的特点及环保要求,拟做2套30000m3/废气净化塔对其进行废气处理。

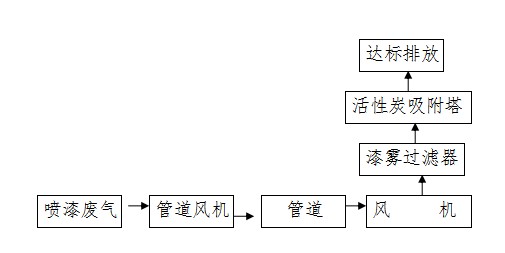

【喷漆废气治理方案流程框图】

喷漆废气治理方案工艺流程图

【喷漆废气治理方案工艺说明】



喷漆废气产生于喷漆过程,液态油漆在气压作用下形成雾化粉尘颗粒物及挥发苯等有机危害物,浓度较高,粒径较小,绝大部分在10μm以下,若未经预处理,将很快堵塞活性炭微孔,使活性炭失效。喷漆废气经过水帘柜、干式漆雾过滤器净化处理后,废气中细小粉尘、未凝固的油漆颗粒及少量的有机废气被过滤拦截,确保废气中粉尘颗粒物大部份被拦截去除,再进入活性碳吸附床,有机气体在床内被活性炭吸附,净化气体由加压风机经排气筒高空排放。



该喷漆废气治理方案废气处理净化效率可达95%以上,大大改善了大气环境。



饱和活性炭可再生后循环使用:活性炭再生装置所产生的蒸气将活性炭所吸附的物质吹扫出,然后进入催化床催化燃烧,使有机气体终转化为H2O、CO2等无害气体。



【喷漆废气治理方案环保设备



1、干式漆雾过滤器工作时,漆雾飞扬,漆雾颗粒微小、粘度大,易粘附物质表面。该漆雾小部分被气流带走,经漆雾过滤器内填充本公司特制的滤料,既隔除95%以上的漆尘,又保证风压损失小。确保下一工序活性炭的使用效率及延长使用周期,从而降低成本。



2、活性炭吸附塔,它适用于大流量低浓度有机废气,活性炭采用TF高效蜂窝状活性炭,比表面积(吸附面积)高达500-1500m2/g。比表面积大,因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上,达到净化的目的。



【喷漆废气治理方案工艺特点】



机械隔离加活性炭吸附工艺避免了单一机械隔离的低效率及单一活性炭吸附的高运行成本。
