东莞市桥头某美耐皿制品厂打磨、抛光粉尘治理工程设计方案书
时间: 2016-02-17 09:46:47 来源: 点击: 次
设计单位：广东居峰环保服务有限公司
联 系 人：黄先生15015364893
一、 项目概况
某美耐皿制品厂位于东莞市桥头镇李屋村。其生产过程，打磨、抛光工艺有一定量综合粉尘产生，对生产车间及周围环境有一定影响。现该厂有超前的环保意识，为保护环境，改善工人工作环境，确保周边环境不受影响，积极响应环保号召。受贵厂委托，我公司特拟定此设计方案，供贵厂领导及有关技术部门审评。
二、 设计依据与设计原则
1、 设计依据：
（1）、遵循《中华人民共和国环境保护法》；
（2）、遵循《大气污染物综合排放标准》；
（3）、遵循《大气污染物控制工程》；
（4）、遵循《通风与空气调节工程》；
（5）、遵循《工业管道工程施工及验收规范》；
（6）、依据现场环境及参考厂方要求；
（7）、依据以往工作经验及参考国内外同类厂家资料；
（8）、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；
（9）、电气工程采用国家级设计规范与标准：
1）、GBJ54-83《低压配电装置及线路设计规范》
2）、GBJ50034-93《工业企业照明设计规范》
3）、GBJ50055-93《通用用电设备配电规范》
2、 设计原则：
（1）、环保设备运行时对正常生产不造成影响；
（2）、设计科学、布局合理、运行稳定、环保节能；
（3）、投资省，设备管理、维护方便，运行费用低；
（4）、不出现抽排风过大或不及，不出现漏风等现象；
（5）、保证污染物经治理后达标排放，不产生二次污染；
（6）、工艺先进，兼顾长远发展。
3、 设计范围：
（1）、厂方原有外排风管之后的所有设施设备；
（2）、整套治理系统的工艺选择及设计编写说明；
（3）、标准与非标准设备制造与设备造型；
（4）、工程设施、设备的制作、安装及调试；
（5）、全部工程电器设计及工程造价估算；
4、 设计目标
经治理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。
适用ISO14000国际通用标准。
粉尘浓度≤120mg/m3
三、 废气的风量与污染物浓度
1、废气的风量
根据厂方提供，其打磨生产车间，设有砂布轮机9台共18个打磨口，依据《大气流动原理》及以往工作经验，设计单个风口风量为1000m3/h，则单条打磨生产线总风量为：18000m3/h。
取大处理风量为：18000m3/h。
2、粉尘浓度
参照同行，综合粉尘浓度约2000mg/m3。
四、 工艺流程框图及其说明
1、 处理工艺的选定
根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用水浴除尘。

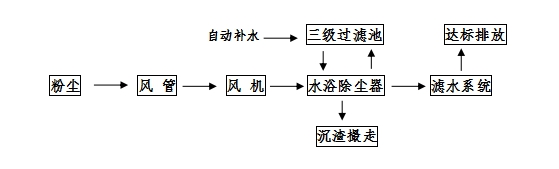

2、 工艺流程框图
3、 工艺流程图（见附图）
4、 工艺说明
水浴除尘器是使含尘气体在水中进行充分水浴作用的除尘器；
水浴除尘器结构简单，造价较低，效果显著，主要由三级滤池、进气管、排气管和喷淋系统组成；
水浴除尘工作原理：当具有一定进口速度的含尘气体经进气管后，在喷头处以较高的速度喷淋，对水层产生冲击作用后，改变气体的运动方向，而尘粒由于惯性则继续按原来方向作用，其中大部分尘粒与水粘附后便留在水中。在冲击水浴作用后，有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起，池内形成一抛物线型的水滴和泡沫区域，含尘气体在此区域作进一步净化，净化气体经滤水板从排气管排走；
为了使含尘气体能均匀受到水的洗涤，在进气管末端设置喷头，喷头为喇叭口和伞状组成；
厂方现有废气主要为金属质打磨颗粒粉尘。金属质颗粒布碎等综合粉尘通过清洗，沉於水中，部份浮于水面，需定期清捞。
水浴除尘器设有自动补水系统，而治理后废水原则上不外排，不产生二次污染。
五、 设计参数
参照《环境工程废气技术手册》。
1、 风机
型号：Y160S-4 转速：2240r/min 功率：15kw
风量：10323--20628m3/h 全压：2734--1733Pa
2、 水浴除尘塔
1）塔体截面积S的确定
取空塔气速2.0m/s，则S= = =25(m2)=φ1785mm
2）水浴净化塔：
实际制作为： φ1500×4000mm
3）材质：δ2A3钢板制作
4）设备阻力约为：800~1000Pa
3、 过滤沉淀池(1500×2000×600mm)
有效容积1.5m3，δ2A3钢板制作,防腐处理。
4、 提升泵
型号：TQL25-160 功率：1. 5kw 流量：5.2m3/h
转速：2900r/min 扬程：30米
5、 喷淋头
型号：DN30 数量：2个/套
功能：有利於扩大废气与水的接触面。
6、 球形填料
型号：φ60mm 数量：一批
功能：有利於缓冲废气，均匀布气及增加停留、清洗时间。
六、 运行费用分析
本方案运行新增动力有7.5kw风机及1. 5kw水泵各1台，按每度电1.0元计算，则每小时费用为：（7.5＋1.5）×1.0=9.0元
本设备无需专人管理，只要1电工或清洁工顺带管理即可。
七、 工程进度计划表
总计：36天（以上安装工作日不含下雨天，下雨天工作计划日顺延，同时有些工作日可同步进行）
八、 投资概算
联 系 人：黄先生15015364893
一、 项目概况
某美耐皿制品厂位于东莞市桥头镇李屋村。其生产过程，打磨、抛光工艺有一定量综合粉尘产生，对生产车间及周围环境有一定影响。现该厂有超前的环保意识，为保护环境，改善工人工作环境，确保周边环境不受影响，积极响应环保号召。受贵厂委托，我公司特拟定此设计方案，供贵厂领导及有关技术部门审评。
二、 设计依据与设计原则
1、 设计依据：
（1）、遵循《中华人民共和国环境保护法》；
（2）、遵循《大气污染物综合排放标准》；
（3）、遵循《大气污染物控制工程》；
（4）、遵循《通风与空气调节工程》；
（5）、遵循《工业管道工程施工及验收规范》；
（6）、依据现场环境及参考厂方要求；
（7）、依据以往工作经验及参考国内外同类厂家资料；
（8）、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；
（9）、电气工程采用国家级设计规范与标准：
1）、GBJ54-83《低压配电装置及线路设计规范》
2）、GBJ50034-93《工业企业照明设计规范》
3）、GBJ50055-93《通用用电设备配电规范》
2、 设计原则：
（1）、环保设备运行时对正常生产不造成影响；
（2）、设计科学、布局合理、运行稳定、环保节能；
（3）、投资省，设备管理、维护方便，运行费用低；
（4）、不出现抽排风过大或不及，不出现漏风等现象；
（5）、保证污染物经治理后达标排放，不产生二次污染；
（6）、工艺先进，兼顾长远发展。
3、 设计范围：
（1）、厂方原有外排风管之后的所有设施设备；
（2）、整套治理系统的工艺选择及设计编写说明；
（3）、标准与非标准设备制造与设备造型；
（4）、工程设施、设备的制作、安装及调试；
（5）、全部工程电器设计及工程造价估算；
4、 设计目标
经治理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。
适用ISO14000国际通用标准。
粉尘浓度≤120mg/m3
三、 废气的风量与污染物浓度
1、废气的风量
根据厂方提供，其打磨生产车间，设有砂布轮机9台共18个打磨口，依据《大气流动原理》及以往工作经验，设计单个风口风量为1000m3/h，则单条打磨生产线总风量为：18000m3/h。
取大处理风量为：18000m3/h。
2、粉尘浓度
参照同行，综合粉尘浓度约2000mg/m3。
四、 工艺流程框图及其说明
1、 处理工艺的选定
根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用水浴除尘。
2、 工艺流程框图
3、 工艺流程图（见附图）
4、 工艺说明
水浴除尘器是使含尘气体在水中进行充分水浴作用的除尘器；
水浴除尘器结构简单，造价较低，效果显著，主要由三级滤池、进气管、排气管和喷淋系统组成；
水浴除尘工作原理：当具有一定进口速度的含尘气体经进气管后，在喷头处以较高的速度喷淋，对水层产生冲击作用后，改变气体的运动方向，而尘粒由于惯性则继续按原来方向作用，其中大部分尘粒与水粘附后便留在水中。在冲击水浴作用后，有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起，池内形成一抛物线型的水滴和泡沫区域，含尘气体在此区域作进一步净化，净化气体经滤水板从排气管排走；
为了使含尘气体能均匀受到水的洗涤，在进气管末端设置喷头，喷头为喇叭口和伞状组成；
厂方现有废气主要为金属质打磨颗粒粉尘。金属质颗粒布碎等综合粉尘通过清洗，沉於水中，部份浮于水面，需定期清捞。
水浴除尘器设有自动补水系统，而治理后废水原则上不外排，不产生二次污染。
五、 设计参数
参照《环境工程废气技术手册》。
1、 风机
型号：Y160S-4 转速：2240r/min 功率：15kw
风量：10323--20628m3/h 全压：2734--1733Pa
2、 水浴除尘塔
1）塔体截面积S的确定
取空塔气速2.0m/s，则S= = =25(m2)=φ1785mm
2）水浴净化塔：
实际制作为： φ1500×4000mm
3）材质：δ2A3钢板制作
4）设备阻力约为：800~1000Pa
3、 过滤沉淀池(1500×2000×600mm)
有效容积1.5m3，δ2A3钢板制作,防腐处理。
4、 提升泵
型号：TQL25-160 功率：1. 5kw 流量：5.2m3/h
转速：2900r/min 扬程：30米
5、 喷淋头
型号：DN30 数量：2个/套
功能：有利於扩大废气与水的接触面。
6、 球形填料
型号：φ60mm 数量：一批
功能：有利於缓冲废气，均匀布气及增加停留、清洗时间。
六、 运行费用分析
本方案运行新增动力有7.5kw风机及1. 5kw水泵各1台，按每度电1.0元计算，则每小时费用为：（7.5＋1.5）×1.0=9.0元
本设备无需专人管理，只要1电工或清洁工顺带管理即可。
七、 工程进度计划表
| 安 装 工 艺 设 计 工 作 日 | 2天 |
| 材 料 计 划 工 作 日 | 1天 |
| 材 料 采 购 工 作 日 | 3天 |
| 设 备 加 工 工 作 日 | 15天 |
| 设 备 安 装 工 作 日 | 10天 |
| 电 气 安 装 工 作 日 | 1天 |
| 设 备 调 试工 作 日 | 2天 |
| 设 施 试 运 行 工 作 日 | 2天 |
总计：36天（以上安装工作日不含下雨天，下雨天工作计划日顺延，同时有些工作日可同步进行）
八、 投资概算
| 序号 | 名 称 | 规格及型号 | 单位 | 数量 | 单价（元） | 小计（元） |
| 1 | 风机 | 7.5kw | 台 | 1 | ||
| 2 | 提升泵 | 1.5kw | 台 | 1 | ||
| 3 | 过滤沉淀池 | 有效容积1.5m3 | 座 | 1 | ||
| 4 | 净化塔 | φ1500×4000mm | 座 | 1 | ||
| 5 | 球形填料 | φ60mm | 套 | 1 | ||
| 6 | 喷淋头 | DN30 | 个 | 2 | ||
| 7 | 水管及阀门 | 国标 | 套 | 1 | ||
| 8 | 电控 | 国标 | 套 | 2 | ||
| 9 | 制作、安装费用 | 套 | 1 | |||
| 10 | 辅材 | 防腐材料等 | 批 | 1 | ||
| 11 | 吊、运杂费 | 项 | 1 | |||
| 12 | 监测费 | 项 | 1 | |||
| 13 | 验收费 | |||||
| 合计：人民币 | ||||||
