东莞市某五金制品有限公司酸洗废水回用水治理工程设计方案

时间: 2016-02-17 09:42:35  来源:  点击:  次
建设单位：广东居峰环保科技有限公司
联 系 人：黄先生15015364893


第一章　项目概况

1.1  项目背景

某五金制品有限公司位于东莞市东坑镇寮边头桃源工业区，该生产车间产生的酸洗废水，经环保处理达标排放。企业为了实现节能.减排，将达标的废水进行深度处理，然后回用到车间再次作为清洗使用。

第二章  编制依据、原则和范围

2.1  编制依据

1．某五金厂提供的水质水量资料；
   原水水质经处理后达标排放，具体如下：
Ph：6-9           ss：≤60mg/L
BOD5:≤20 mg/L     COD: ≤ 90mg/L     磷酸盐：≤0.5mg/L
2．废水处理后的出水指标按《城市污水再生利用标准工业用水水质》GB/T19923-2005洗涤用水要求：
Ph：6.5-9           ss：≤30mg/L     色度≤30度
BOD5: ≤20 mg/L     COD: ≤ 90mg/L

2.2  编制原则

1.在该公司的总体规划指导下，按照改公司的要求，通过对废水的深度处理后的水质达到车间清洗水的要求。
2.选择先进监测和控制技术，以节俭为原则，为该方案尽早实施创造良好的条件。
3.采用高效节能，简便易行的处理工艺，降低投资和运行费用。
4.设备选型做到合理、可靠、先进；
5.按现行有关标准规定进行投资估算和经济分析。

2.3  编制范围

本设计编制范围为废水回用全部设计工作。
1.对废水回用工艺进行优化组合和经济技术比较；确定经济、可行、合理的工艺技术方案。
2.对方案进行工艺、建筑、结构、电气、机械和自控等分析评价，提出制水定员、节能等方面说明。

 第三章  废水回用设计条件和工艺流程

3.1  设计规模

根据该公司提供的供水大水量为Q=5m3/d，现回用一半即2.5m3，运行时间按1小时进行设计，每小时处理水量为约2.5m3。

3.2 处理工艺流程

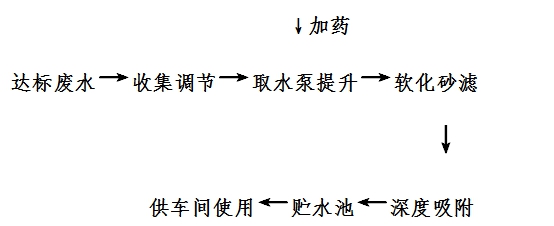

1.工艺流程


2.工艺说明
制水工艺流程图如上所示：达标废水经收集池的调节后，由泵提升到砂滤罐软化砂滤，经软化砂滤的水进行活性吸附，进入到房顶贮存池，供车间使用。

第四章  主要设备与构筑物

4.1   主要构筑物

主要构筑物：一、废水收集调节池：一座 有效容积3.0 m3
                     废水处理量：2.5m3/h，有效停留时间：1h
收集池尺寸：2.0×1.0 ×1.7m  超高0.2m

           三、处理后储存池：PE桶有效容积3m3
                        废水处理量：2.5m3/h，有效停留时间：1h

主要设备：   加药槽及系统一套;
             提升泵：ISG32-125:二套；
          过滤填料I  0.5 m3;
          过滤填料Ⅱ   0.5 m3;
          吸附装置  Φ0.6×2.2二套；
电控制箱一套；
过滤返冲洗系统一套；
吸附返冲系统一套；
管路若干；连接阀门苦干。



第五章  运行费用

5.1 电机功率

电机功率总和约为1.5kw (其中备用0.75kw),运行时间1小时,电机运行功率0.75,每天电费大约为0.75元.

5.2 人员工资

定员为 1 名操作人员,兼职。

5.3 药剂费用

按照经验，1吨水处理药剂费用约为1.0元,每天费用约为2.5元.

5.4 总和费用

每天制水费用约为3.25元，平均每吨水费用为 1.3元。



第六章 投资预算

6.1建筑与设备费用
序号 名称 材料规格或型号 单位 数量 单价    总价
1 废水收集调节池 3 m3 坐 1
2 清水贮存池 3 m3 坐 1
3 加药系统 25-8泵+药桶 套 1
4 提升泵 ISG32-125 套 2
5 过滤填料I Φ3-5mm石英砂 m3 0.5
6 过滤填料Ⅱ Φ3目高强度活性炭 m3 0.5
7 吸附装置 Φ0.6×2.2 套 2
8 管路   若干
9 管路阀门配件   苦干
10 回用管路      Φ25UPVC 米 20
11 电控箱及线路 含两套浮球自控 项 1
12 清水池加高1.5m 槽钢+角铁 项 1
13 设备区搭棚   项 1
14 辅材 油漆、螺丝、树脂等 项 1
小计：（T2）万元

6.3  间接费用
　 　 单位：万元
序号 项目 金额
1 土建费用（包括综合管理费）
2 设备材料费用（包括综合管理费和税费）
3 设备运输/安装费用T3
4 审批、监测、验收以及办理排污许可证费
5 工程总造价：T总= （T1+……+T4）
终工程总造价：
备注：此费用包括：编写及审批《建设项目环境影响报告表》（扩建）、清洗废水回用水审批方案、全厂验收和委托监测、回用水环保验收合格证和《排放污染物许可证》续期以及安装的废水治理设施，我公司保修一年；



第七章 工程验收


7.1 工程项目验收
按设计要求，整个废水回用运行良好，基础建设按国家建筑相关要求验收。
7.2 水质验收
按《回用水质标准》要求常规指标验收，出具第三方检测报告。


第八章   施工期

8.1 施工期
建设施工期 30 天，遇雨雪天和节假日顺延。
8.2 调试验收
调试期15天，遇雨雪天和节假日顺延。


第九章   后期服务

9.1 后期服务
1.培训1-2名操作人员。
2.设备保质期为一年，一年内除不可抗因素及人为外本公司提供免费维修，一年后只收取材料费，提供终身技术服务。
